Сопротивление резистора в соответствии с ГОСТ175-72 и требованиями Публикации 62 IEC (Международной Электротехнической Комиссии) указывают тремя, четырьмя, пятью или шестью полосами. Как правило, первая полоса расположена ближе к одному из выводов резистора, иногда она шире остальных (надо заметить, что на практике выдерживается не всегда).
    Если на корпус резистора нанесено четыре полосы, то цвет первых двух полос соответствует первым цифрам сопротивления. Третья полоса обозначает степень десяти, то есть множитель, на который надо умножить число, обозначенное первыми двумя полосами, чтобы получить сопротивление резистора в Омах, или иначе говоря число нулей после первых двух цифр. В случае пятиполосного обозначения первые три первые полосы соответствуют сопротивлению, четвертая - множитель, а пятая - допуск. Когда на резисторе лишь три полосы, его допуск - 20 %, а все полосы означают только сопротивление. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС).
    В дополнение, надо заметить, что помимо стандартной цветовой маркировки, некоторые фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка может применяться для отличия резисторов, изготовленных по стандартам “Military”, от стандартов промышленного и бытового
назначения, или для указания на огнестойкость и т.п. Кроме этого дополнительную информацию может нести цвет корпуса резистора. Например резисторы производства Philips имеют стандартную маркировку полосами, но кроме этого цвет корпуса указывает на тип резистора. Кроме этого выпускаются резисторы с “нулевым” сопротивлением, в цилиндрических корпусах маркировка осуществляется черным кольцом посередине.

Программные средства

Кроме возможности определения номиналов с помощью таблиц, на сегодняшний день создано множество программ, позволяющих определять номинал по цветной маркировке. Одну из таких бесплатных программ можно скачать здесь, слева расположен скриншот этой программы. Кроме это есть программы для определения номинала резистора по разным видам нестандартных маркировок, а также программы универсальные, определяющие маркировку резисторов, конденсаторов, диодов, транзисторов, индуктивностей.

    Ниже приведены описания и аналоги микросхем, изготовленных по технологии КМОП серий 164, 176, 564, 561, 1561.

    При этом надо учитывать, что в отличие от микросхем ТТЛ серий, которые характеризуются идентичностью соответствия как серий, так и параметров отдельных микросхем соответствующим аналогам западных производителей, в семействах КМОП микросхем нет такого строгого соответствия. И хотя большинство микросхем подчиняются правилу, приведенному в вышеуказанной таблице, существуют исключения. По этой причине, лучше пользоваться таблицей аналогов.

Большой адронный коллайдер установил новый рекорд, впервые разогнав пучки протонов до половины проектной энергии — до 3,5 тераэлектронвольта, на которой ускоритель будет работать до конца 2011 года, говорится в сообщении на сайте Европейской организации ядерных исследований (ЦЕРН).

Согласно планам работы ускорителя, в ближайшие дни будут впервые осуществлены столкновения частиц при этой энергии — то есть суммарная энергия столкновений составит 7 тераэлектронвольт.

После выхода на эту энергию столкновений начнется «набор статистики» — до конца 2011 года протоны будут циркулировать в 27-километровом кольце коллайдера, сталкиваться, а четыре детектора ускорителя будут фиксировать миллиарды «событий» — рождений и распадов частиц, среди которых могут оказаться совершенно новые.

При этом ученые будут постепенно увеличивать интенсивность (количество частиц в пучке). В ходе почти двухгодичного сеанса работы коллайдера ученые рассчитывают получить принципиально новые научные результаты, поскольку энергия столкновений на БАКе значительно превышает энергию прежних подобных экспериментов. В частности, на самом мощном до сих пор американском коллайдере Тэватрон энергия пучков составляет лишь 900 гигаэлектронвольт.

Затем, в 2011 году коллайдер будет остановлен на год для отладки, проверки и подготовки к переходу на новый уровень энергии — проектной энергии 7 тераэлектронвольт на пучок.

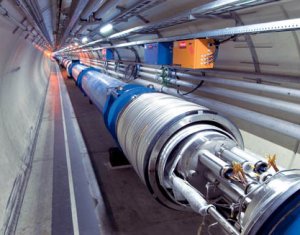

Большой адронный коллайдер (БАК), сооружение которого потребовало более шести миллиардов евро, — самый большой в истории ускоритель элементарных частиц, созданный для получения принципиально новых данных о природе материи и фундаментальных физических законах. Слово «коллайдер» образовано от английского слова «collide» — «сталкивать» и означает, что в нем сталкиваются летящие в противоположные стороны частицы, а не пучок частиц и неподвижная мишень, по-русски этот термин можно перевести как «ускоритель на встречных пучках».

Создание установки началось в конце 1990-х годов, а в сентябре 2008 года он был торжественно запущен: физики успешно провели пучки протонов в обоих направлениях, однако уже через неделю на ускорителе произошла крупная авария, связанная с выходом одного из магнитов из сверхпроводящего состояния.

В течение года специалисты ЦЕРНа проводили работы по повышению надежности электрических соединений между системой питания магнитов и устанавливали систему защиты QPS, которая предохраняет сверхпроводящие магниты от подобных аварий сообщает РИА новости.

Светодиодные лампы имеют долгий сроком службы при минимальных затратах на обслуживание, портативные размеры, простоту конструкции, малый уровень энергопотребления и не чувствительны к минусовым температурам. Также следует отметить отсутствие в их конструкции таких вредных веществ, как ртуть, отличную передачу цветов и высокую яркость излучения. Компания International Rectifier выпустила микросхемы управления, позволяющие еще полнее использовать все преимущества светодиодных излучателей, применяемых как в DC-DC схемах, так и питающихся непосредственно от сети.

Микросхемы управления IR имеют высокую степень интеграции, что позволяет минимизировать затраты на разработку схемотехнических решений и повысить надежность всей системы в целом. Такие компоненты могут использоваться как в AC-DC неизолированных приложениях для питания большого количества светодиодов, так и в DC-DC преобразователях, применяемых для питания отдельных светодиодных кластеров отличающихся по цвету от фоновой подсветки. Применение возможно как для создания систем светодиодного освещения внутри помещений, так и для внешней декоративной подсветки. Микросхемы серии IRS254x выпускаются на напряжение 200 и 600 вольт, состоят из импульсного регулятора непрерывной генерации со схемой обратной связи, основанной на изменении времени начала очередного цикла генерации и изменении ширины гистерезиса.

Данная схема обеспечивает неизменность параметров источника при изменении нагрузки по току в пределах 5% и требует, что бы применяемые внешние элементы обеспечивали частоты переключения в верхнем плече до 500 кГц. Дополнительно присутствует драйвер нижнего плеча для синхронного выпрямления. Микросхемы имеют режим микромощного запуска 500 мкА, что гарантирует сверхмалые потери при включении, а также имеют время задержки 140 нс для непрерывной регулировки тока. Среди других функций можно назвать автоматический перезапуск, возможность плавной регулировки уровня освещенности, плавное выключение системы

Длительное время после выпуска на рынок первых дисплеев на основе электронных чернил компания E Ink легко выдерживала конкуренцию с разработчиками аналогичных продуктов, тем более, что таковых было совсем немного. Однако после выхода в продажу планшетного компьютера Apple iPad ситуация может измениться на противоположную. И дело не в том, что количество соперников у E Ink увеличится - появление указанного аппарата показало, что разработчики, да и сами пользователи не желают отказываться от преимуществ жидкокристаллических дисплеев (поддержки большого количества цветов и низкого времени реакции матрицы) в пользу электронной бумаги с ее экономичностью и удобочитаемостью.

По всей видимости, ситуация будет развиваться по следующему сценарию: электронная бумага прочно освоит рынок электронных книг и периодических изданий, выйдет технология и на новые для себя рынки, например, рынок цифровых карт, идентификационных знаков, чертежей и “скинов” для мобильной электроники. Здесь преимущества технологии E Ink очевидны: невысокая стоимость, примерно на 20% ниже цены конкурентов; достаточная скорость смены кадров для отображения текста, меню и несложной анимации. Еще несколько аналогичных разработок проводятся исследовательскими центрами, однако по своим визуальным характеристикам они пока далеки от технологии E Ink. Если изображение на электронной бумаге очень сходно с изображением на обычном листе бумаги, то изображение на дисплеях других фирм выглядит так, будто чернила нанесены на полностью зеркальное покрытие.

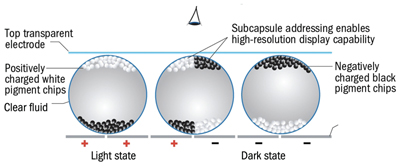

Принцип работы электронной бумаги от компании E Ink

Именно эти достоинства выделяет вице-президент по маркетингу E Ink, Шри Перувемба (Sri Peruvemba), заявляя также, что цветность дисплея критична только в случае запуска компьютерных игр, а непосредственно для чтения книг их решение не имеет себе равных. Разумеется, зерно истины в этом утверждении есть, однако покупатели Apple iPad смогут не только довольно комфортно читать интересующие их тексты, но и пользоваться мультимедийными возможностями аппарата. Такая функциональность для электронных книг пока недоступна, и в длительной перспективе подобные аппараты займут относительно небольшую рыночную нишу, другими словами, станут товаром для ограниченного круга покупателей.

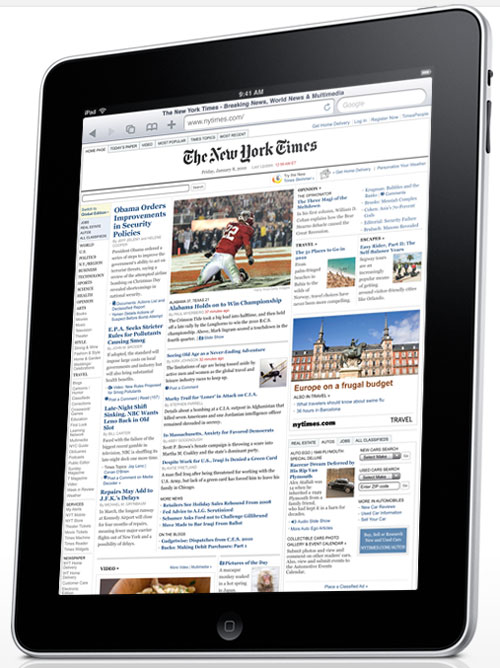

Apple iPad - Veni, vidi, vici

Если разработчики смогли реализовать свои обещания, и время автономной работы аппарата Apple iPad действительно будет составлять до 10 часов, тогда будет нивелировано такое преимущество электронной бумаги, как экономичность. Десяти часов вполне достаточно для работы с Apple iPad практически во всех случаях.

Итак, скорее всего оба типа дисплеев для мобильных аппаратов типа электронных книг и интернет-планшетов будут сосуществовать на мировом рынке. Для того, чтобы определиться с реакцией покупателя на достоинства и недостатки того или иного решения, и дать прогноз на среднесрочную и долгосрочную перспективу аналитики предлагают подождать восемнадцать месяцев, после окончания которых уже можно проводить серьезный анализ предпочтений потребителей.

Впрочем, даже относительно небольшой по объемам рынок электронной бумаги является весьма лакомым куском для разработчиков дисплеев. По оценкам аналитиков, к 2012 году объемы продаж вырастут до отметки $516 млн. Вот почему не оставляют попыток составить конкуренцию E Ink и сторонние компании.

Среди основных соперников для E Ink, и купившей ее тайваньской компанией Primeview International (PVI), числится SiPix, купленная в прошлом году еще одним тайваньским производителем дисплеев, компанией AU Optronics. Принцип работы их электронной бумаги очень схож с технологией E Ink, а основные отличия кроются в технологии изготовления самих устройств. Первоначально капсулы, в которых будет находиться жидкость с красящим веществом, помещаются путем оттиска на полимерную ленту. Затем внутрь капсул закачивается полупрозрачная жидкость с частицами красящего вещества, имеющими определенный заряд. Компания AU Optronics рассчитывает в скором времени начать серийный выпуск целого ассортимента дисплеев на основе технологии электронной бумаги - диагональ дисплеев будет варьироваться от 2 дюймов до 20 дюймов, сюда же будут входить и 6- и 9-дюймовые варианты с интегрированной системой сенсорного управления. Они должны стать основой для электронных книг. Главное достоинство технологического подхода AU Optronics заключается в том, что компания может выпускать дисплеи больших размеров, нежели выпускает сегодня E Ink.

Итак, один конкурент у E Ink уже есть. Но на этом список соперников отнюдь не заканчивается. Не стоит сбрасывать со счетов японскую компанию Bridgestone, которая готовит собственный ответ на разработку E Ink. Основные моменты ее технологии электронных чернил не сильно отличаются от конкурента, однако для формирования картинки применяется особый состав, названный разработчиками “жидкий электронный порошок”. Отличительная особенность вещества - легкость, благодаря чему краситель в тысячу раз быстрее реагирует на изменение электрического поля. Это позволяет инженерам создавать дисплеи, способные отображать видео. Но пока эти разработки не выходят из стадии лабораторных исследований, и вряд ли скоро доберутся до прилавков магазинов. По оценкам аналитиков, время реакции матрицы Bridgestone составляет 0,2 миллисекунды, тогда как аналогичный параметр для дисплеев E Ink не ниже 200 миллисекунд.

Дисплеи Qualcomm Mirasol на основе микроэлектромеханических элементов

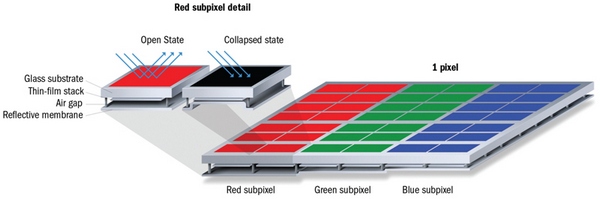

Отдельно в ряду разрабатываемых “бумажных” дисплеев стоит разработка компании Qualcomm MEMS Technologies - технология Mirasol. Инженеры компании выбрали иной подход, нежели применение прозрачной жидкости и заряженного красителя. Основным рабочим элементом здесь выступает система микроэлектромеханических элементов-мембран, отражающих или поглощающих свет. В данном случае разработчики обещают нам соединить сильные стороны привычной электронной бумаги и не менее привычных жидкокристаллических дисплеев: крайне невысокое энергопотребление, полноценную цветную картинку и возможность воспроизводить видео.

Впрочем, пока конкуренты могут не опасаться выхода MEMS-дисплеев Qualcomm MEMS Mirasol. Дело в том, что разработчики научились изготавливать дисплеи с небольшой диагональю, подходящих лишь для очень миниатюрных аппаратов. Второй недостаток дисплеев Mirasol - необходимость в ярком освещении. В ином случае картинка получается очень блеклой и непригодной для комфортного применения в электронных книгах.

Помимо перечисленных технологий создания “электронной бумаги” над собственной разработкой трудятся инженеры компании Pixel Qi, которая основана на управлении поверхностным натяжением жидкости при помощи приложенного напряжения. Однако технология еще очень далека от завершения, и пока представляет интерес разве что в качестве нестандартного подхода к решению все той же задачи.

Источник: 3dnews.ru
Автор: Александр Бакаткин

Мощнейший китайский суперкомпьютер “Тяньэ-1″ (Млечный путь - 1) до конца этого года откажется от импортируемых из-за рубежа центральных процессоров Intel и AMD. Вместо них, в компьютере будут размещены ЦПУ китайского производства, известные как Godson. По словам Чжана Юйлина, президента китайского Национального университета оборонных технологий, все компоненты для Тяньэ-1 производятся на территории КНР, исключения составляли лишь центральные процессоры. Теперь это исключение снято, сообщает Cybersecurity.

В университете говорят, что китайские процессоры, которыми планируется оснастить суперкомпьютер, имеют несколько особенностей, которые делают их пригодными для работы в машинах, подобных Тяньэ-1, но непригодных для использования в настольных ПК.

“Задача новых чипов заключается в подъеме пиковой производительности и общей эффективности Тяньэ-1. Первая версия этого суперкомпьютера появилась в октябре 2009 года, тогда же он сразу попал в верхушку списка мощнейших компьютеров мира. Теоретически, Тяньэ-1 способен достичь мощности в 1 трлн операций в секунду. Тот объем вычислений, что этот суперкомпьютер может сделать за сутки, требует около 160 лет работы для среднестатистического двухъядерного процессора для настольных компьютеров”, - говорит Чжан.

На сегодня данный суперкомпьютер укомплектован 6 144 процессорами Intel и 5 120 процессорами компании AMD (графические процессоры). Тестовые операции на Тяньэ-1 начнутся в июне этого года. Сейчас пока завершено испытание основного вычислительного узла суперкомпьютера. Ожидается, что большую часть работ машина будет выполнять в интересах муниципалитета провинции Тяньцзин.

В Китае решение об инвестициях в разработку собственного процессора было принято еще в 1988 году, однако первый образец китайского ЦПУ появился лишь в 2001 году.



Как несложно предположить, первый блин вышел комом - процессор при примерно схожих характеристиках оказался значительно слабее по вычислительным возможностям образцов AMD, IBM или Intel. Тогда в КНР сделали соответствующие выводы и через 5 лет показали значительно более совершенную версию, получившую название Godson. В 2007 году был представлен процессор Godson 2f, к разработке которого был привлечен европейский производитель интегральных схем STMicroelectronics. Последний занимается не только проектированием китайских процессоров, но и их производством и продажей. По официальным данным, сейчас Godson 2f используются в 40 различных вычислительных устройствах. Коммерческое название этих процессоров - Loongson.



В сентябре в КНР 2008 года было завершено проектирование нового Godson 2g, который сочетает в себе значительно больше функциональных возможностей, чем предшественники. Его коммерческие образцы появились в 2009 году и также как и последние варианты процессоров AMD и Intel, Godson 2g имеет встроенный модуль процессорной обработки компьютерной графики.



В текущем и будущем годах в КНР выпустят процессор Godson 3, предназначенный для серверов. Кроме того, этот вариант процессора впервые в китайской линейке станет многоядерным, причем первые образцы сразу будут включать в себя по 4 вычислительных ядра. Также процессор получит специальные микрокоды для работы с научными данными. Каждое ядро процессора будет работать на частоте более 1 ГГц.



По словам китайских представителей, Godson 3 по большей части задач соответствует последним образцам процессоров Cell.

Китайские инженеры говорят, что в принципе Godson 2 и 3 можно использовать и на настольных компьютерах, однако запустить привычные операционные системы на них не получится, так как эти процессоры не поддерживают архитектуру x86, а базируются на ядрах MIPS, запустить x86-программы можно будет лишь при помощи программных трансляторов. Единственным исключением должен стать Godson 3, который будет иметь встроенный блок трансляции x86-to-MIPS, при помощи которого трансляция будет увеличена 10-кратно.
